Mô tả
THÔNG SỐ KỸ THUẬT
| Thông số kỹ thuật | Chi tiết |
|---|---|
| TỔNG QUAN | |
| Số pha | Một pha |
| Kiểu dáng | Rack / Tower |
| Công nghệ UPS | Chuyển đổi kép trực tuyến (Online Double Conversion) |
| Hiệu suất chế độ ECO | > 96% |
| Tương thích PFC chủ động | Có |
| Khả năng mở rộng song song | Tối đa 4 UPS |
| ĐẦU VÀO | |
| Tương thích máy phát điện | Có |
| Điện áp đầu vào danh định | 230 VAC |
| Dải điện áp đầu vào | 110–276 VAC |
| Dải điện áp có thể điều chỉnh | 0–80% tải: 110–276 VAC; 0–100% tải: 176–276 VAC |
| Tần số đầu vào | 50 ± 5 Hz / 60 ± 6 Hz |
| Phát hiện tần số đầu vào | Tự động |
| Dòng điện đầu vào định mức | 27,3 A |
| Hệ số công suất đầu vào | 0,99 |

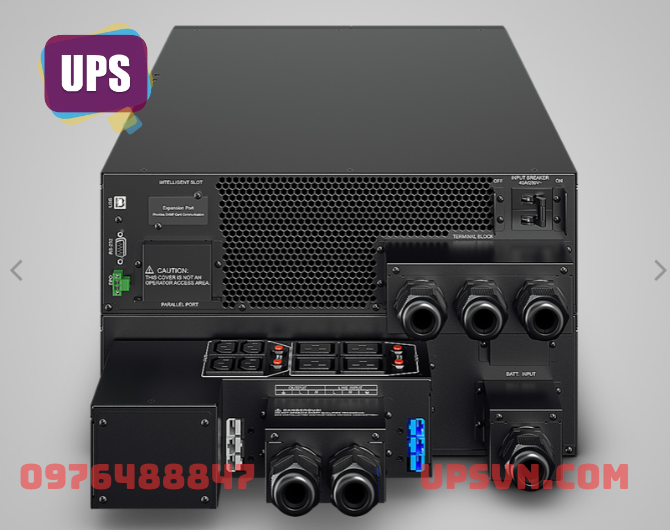

| Kiểu kết nối đầu vào | Khối đấu nối dây cứng (Hardwire Terminal) |
| ĐẦU RA | |
| Công suất biểu kiến | 6000 VA |
| Công suất thực | 5400 W |
| Dạng sóng khi chạy ắc quy | Sóng sin chuẩn (Pure Sine Wave) |
| Điện áp đầu ra khi chạy ắc quy | 208 / 220 / 230 / 240 VAC ± 1% |
| Cài đặt điện áp đầu ra | Có thể cấu hình |
| Tần số đầu ra khi chạy ắc quy | 50 / 60 Hz ± 0,1% |
| Cài đặt tần số đầu ra | Có thể cấu hình |
| Hệ số công suất đầu ra | 0,9 |
| Dải điện áp chế độ ECO | ± 10% |
| Bảo vệ quá tải | Giới hạn dòng điện bên trong, cầu dao và cầu chì |
| Bảo vệ quá tải ở chế độ điện lưới | 105–125% tải: 10 phút; 125–150% tải: 1 phút; 150–170% tải: 10 giây; trên 170% tải: 1 giây |
| Bảo vệ quá tải ở chế độ ắc quy | 105–125% tải: 2 phút; 125–150% tải: 30 giây; trên 150% tải: 1 giây |
| Bảo vệ quá tải ở chế độ Bypass | 125–150% tải: 1 phút; 150–170% tải: 10 giây; trên 170% tải: 1 giây |
| Tỷ số chịu đỉnh | 3:1 |
| Độ méo hài (THD) – tải tuyến tính | < 2% |
| Độ méo hài (THD) – tải phi tuyến | < 5% |
| Chế độ Bypass | Tự động và thủ công |
| Tổng số đầu ra | 9 |
| Loại đầu ra | Khối đấu nối dây cứng × 1; IEC C13 × 4; IEC C19 × 4 |
| Số đầu ra có ắc quy dự phòng và chống quá tải | 9 |
| Thời gian chuyển mạch | 0 ms |
| ẮC QUY | |
| Thời gian lưu điện ở 50% tải | 16,4 phút |
| Thời gian lưu điện ở 100% tải | 6 phút |
| Thời gian sạc thông thường | 7 giờ |
| Dòng sạc tối đa | 4 A |
| Khởi động bằng ắc quy (Cold Start) | Có |
| Quản lý ắc quy thông minh (SBM) | Có |
| Người dùng tự thay ắc quy | Không |
| Khả năng thay ắc quy nóng (Hot-Swap) | Có, chỉ dành cho nhân viên đủ tiêu chuẩn |
| Loại ắc quy | Ắc quy axit-chì kín |
| Mã mô-đun pin mở rộng tương thích (EBM) | BPSE240V75ART3U |
| Số lượng EBM tối đa | 15 |
| CHỐNG XUNG ĐIỆN VÀ LỌC NHIỄU | |
| Khả năng chống xung điện | 445 J |
| Lọc nhiễu EMI/RFI | Có |
| QUẢN LÝ VÀ TRUYỀN THÔNG | |
| Màn hình LCD | Có |
| Thông tin hiển thị trên LCD | Chế độ hoạt động, trạng thái nguồn, ắc quy và tải; lỗi, cảnh báo, thông tin khác, sự kiện và nhật ký |
| Cài đặt và điều khiển LCD | Chế độ, báo động, đầu vào/đầu ra, ắc quy, lỗi và cảnh báo, giao tiếp, sự kiện và nhật ký, cài đặt bảo mật |
| Đèn báo LED | Chế độ điện lưới, chế độ ắc quy, chế độ Bypass và lỗi UPS |
| Cổng USB tương thích HID | 1 |
| Tiếp điểm khô (rơ-le) | Tùy chọn |
| Cổng tắt nguồn khẩn cấp (EPO) | Có |
| Âm báo cảnh báo | Chế độ ắc quy, ắc quy yếu, quá tải, sạc quá mức, quá nhiệt và lỗi UPS |
| Cáp đi kèm | Cáp USB × 1 |
| Phần mềm quản lý năng lượng | PowerPanel Business |
| Giám sát từ xa SNMP/HTTP | Có, cần tùy chọn RMCARD205 |
| THIẾT KẾ VÀ VẬT LIỆU | |
| Chất liệu vỏ | Kim loại |
| Màu sắc | Đen |
| Thanh ray lắp rack | Có |
| Tai gắn rack | Có |
| Bộ phân phối điện Bypass bảo trì (PDU) | Có, loại tháo rời để bảo trì |
| KÍCH THƯỚC VÀ TRỌNG LƯỢNG MÔ-ĐUN UPS | |
| Kích thước (Rộng × Cao × Sâu) | 438 × 261 × 680 mm (17,24 × 10,28 × 26,77 inch) |
| Trọng lượng | 72,5 kg (159,9 lb) |
| Chiều cao lắp rack | 6U |
| KÍCH THƯỚC VÀ TRỌNG LƯỢNG MÔ-ĐUN NGUỒN | |
| Kích thước (Rộng × Cao × Sâu) | 438 × 130,5 × 680 mm (17,24 × 5,14 × 26,77 inch) |
| Trọng lượng | 17,5 kg (38,6 lb) |
| Chiều cao lắp rack | 3U |
| KÍCH THƯỚC VÀ TRỌNG LƯỢNG MÔ-ĐUN ẮC QUY | |
| Kích thước (Rộng × Cao × Sâu) | 438 × 130,5 × 680 mm (17,24 × 5,14 × 26,77 inch) |
| Trọng lượng | 55 kg (121,3 lb) |
| Chiều cao lắp rack | 3U |
| KÍCH THƯỚC VÀ TRỌNG LƯỢNG PDU BYPASS BẢO TRÌ | |
| Kích thước (Rộng × Cao × Sâu) | 288 × 88 × 141 mm (11,3 × 3,5 × 5,6 inch) |
| Trọng lượng | 2,8 kg (6,2 lb) |
| Chiều cao lắp rack | 2U |
| KÍCH THƯỚC VÀ TRỌNG LƯỢNG ĐÓNG GÓI | |
| Kích thước (Rộng × Cao × Sâu) | 575 × 730 × 890 mm (22,6 × 28,7 × 35 inch) |
| Trọng lượng đóng gói | 104,74 kg (230,9 lb) |
| MÔI TRƯỜNG HOẠT ĐỘNG VÀ BẢO QUẢN | |
| Nhiệt độ hoạt động | 0–40°C (32–104°F) |
| Độ ẩm hoạt động tương đối | 0–90%, không ngưng tụ |
| Độ cao hoạt động | ≤ 1.000 m; giảm tải 1% cho mỗi 100 m trong khoảng 1.000–2.000 m |
| Nhiệt độ bảo quản | -15 đến 45°C (5–113°F) |
| Độ ẩm bảo quản tương đối | 0–95%, không ngưng tụ |
| Độ cao lưu trữ | 0–15.000 m |
| Công suất tản nhiệt khi hoạt động trực tuyến | 1.603 BTU/giờ |
| Độ ồn tại khoảng cách 1,5 m | 60 dBA |
| CHỨNG NHẬN VÀ BẢO HÀNH | |
| Chứng nhận | CE |
| Tuân thủ RoHS | Có |
| Bảo hành sản phẩm | 2 năm |
| Bảo hà |
TÍNH NĂNG NỔI BẬT
- Công suất 6000VA/5400W: Phù hợp bảo vệ nguồn điện cho máy chủ, hệ thống mạng, thiết bị lưu trữ và các ứng dụng công nghệ thông tin quan trọng.
- Công nghệ Online Double Conversion: Chuyển đổi kép trực tuyến giúp cung cấp nguồn điện ổn định, hạn chế tác động từ biến động điện áp và tần số đầu vào.
- Thời gian chuyển mạch 0ms: Duy trì nguồn điện liên tục khi chuyển từ điện lưới sang chế độ ắc quy.
- Đầu ra sóng sin chuẩn: Cung cấp nguồn điện chất lượng cao, phù hợp với các thiết bị điện tử nhạy cảm.
- Hệ số công suất đầu ra 0.9: Cung cấp công suất thực 5400W, đáp ứng nhu cầu vận hành của nhiều thiết bị tải quan trọng.
- Chế độ ECO tiết kiệm năng lượng: Tối ưu hiệu quả sử dụng điện, với hiệu suất chế độ ECO trên 96%.
- Màn hình LCD đa chức năng: Hiển thị trạng thái hoạt động, mức tải, tình trạng ắc quy, thông số điện đầu vào/đầu ra và cảnh báo lỗi.

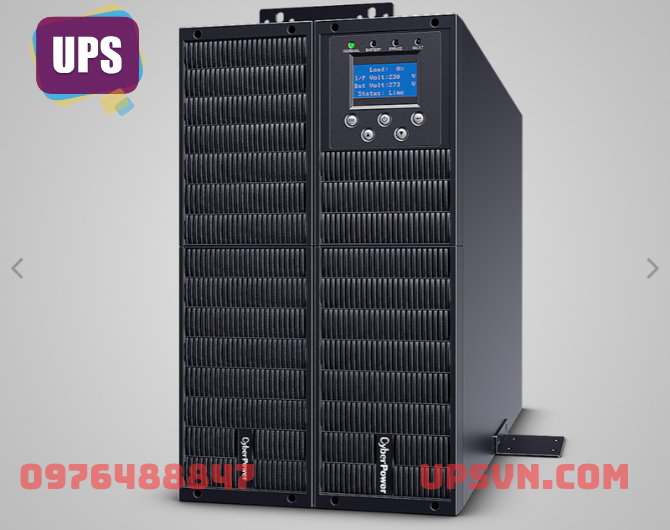

- Thiết kế Rack/Tower linh hoạt: Hỗ trợ lắp đặt trong tủ rack hoặc sử dụng dạng tháp, phù hợp với phòng máy chủ và trung tâm dữ liệu.
- Tích hợp Maintenance Bypass PDU: Cho phép chuyển tải sang nguồn điện lưới để thuận tiện bảo trì UPS mà không cần ngắt nguồn cấp cho thiết bị được kết nối, khi hệ thống được lắp đặt đúng quy trình.
- Hỗ trợ mở rộng thời gian lưu điện: Tương thích với bộ ắc quy mở rộng EBM model BPSE240V75ART3U, hỗ trợ mở rộng thời gian dự phòng khi cần thiết.
- Quản lý ắc quy thông minh (SBM): Hỗ trợ theo dõi và quản lý ắc quy, góp phần nâng cao độ tin cậy của hệ thống.
- Bảo vệ thiết bị toàn diện: Tích hợp bảo vệ quá tải, chống xung điện áp và lọc nhiễu EMI/RFI.
- Cổng tắt nguồn khẩn cấp EPO: Hỗ trợ kết nối hệ thống tắt nguồn khẩn cấp khi cần thiết.
- Quản lý và giám sát từ xa: Hỗ trợ phần mềm PowerPanel Business; có thể bổ sung card SNMP/HTTP tương thích để giám sát qua mạng.
- Tương thích máy phát điện: Hỗ trợ vận hành cùng máy phát điện dự phòng, phù hợp với hệ thống yêu cầu nguồn điện liên tục.
- Hỗ trợ ghép song song: Có khả năng mở rộng hệ thống bằng cách ghép song song tối đa 4 thiết bị tương thích theo cấu hình của nhà sản xuất.
ỨNG DỤNG

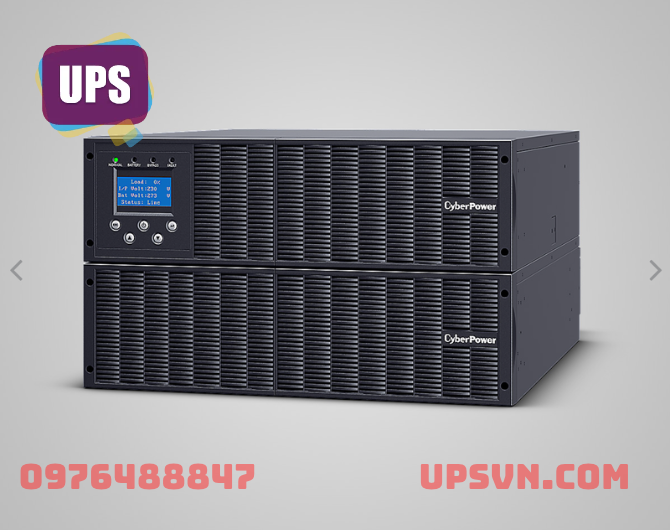

UPS CyberPower OLS6000ERT6UM phù hợp cho trung tâm dữ liệu, phòng máy chủ, hệ thống mạng doanh nghiệp, thiết bị lưu trữ NAS, hệ thống giám sát và các ứng dụng cần nguồn điện liên tục, ổn định.
