Mô tả
THÔNG SỐ KỸ THUẬT
| Thông số kỹ thuật | Chi tiết |
|---|---|
| TỔNG QUAN | |
| Số pha | Một pha |
| Kiểu lắp đặt | Rack/Tower (tủ rack hoặc dạng tháp) |
| Công nghệ UPS | Online Double Conversion (chuyển đổi kép trực tuyến) |
| Hiệu suất chế độ ECO | > 96% |
| Tương thích PFC chủ động | Có |
| Khả năng mở rộng song song | Tối đa 4 UPS |
| NGUỒN ĐẦU VÀO | |
| Tương thích máy phát điện | Có |
| Điện áp đầu vào danh định | 230 VAC |
| Dải điện áp đầu vào | 110–276 VAC |
| Dải điện áp theo mức tải | 0–80% tải: 110–276 VAC; 0–100% tải: 176–276 VAC |
| Tần số đầu vào | 50 ± 5 Hz / 60 ± 6 Hz |
| Nhận diện tần số đầu vào | Tự động |
| Dòng điện đầu vào định mức | 45,5 A |
| Hệ số công suất đầu vào | 0,99 |
| Kết nối đầu vào | Khối đấu nối dây cứng (Hardwire) |
| NGUỒN ĐẦU RA | |
| Công suất biểu kiến | 10.000 VA |
| Công suất thực | 9.000 W |
| Dạng sóng đầu ra khi dùng pin | Sóng sin chuẩn (Pure Sine Wave) |
| Điện áp đầu ra | 208/220/230/240 VAC ± 1% |
| Cấu hình điện áp đầu ra | Có thể cấu hình |
| Tần số đầu ra khi dùng pin | 50/60 Hz ± 0,1% |
| Cấu hình tần số đầu ra | Có thể cấu hình |
| Hệ số công suất đầu ra | 0,9 |
| Dung sai điện áp chế độ ECO | ± 10% |
| Bảo vệ quá tải | Giới hạn dòng điện bên trong, cầu dao và cầu chì |
| Bảo vệ quá tải ở chế độ điện lưới | 105–125% tải: 10 phút; 125–150% tải: 1 phút; 150–170% tải: 10 giây; trên 170% tải: 1 giây |
| Bảo vệ quá tải ở chế độ pin | 105–125% tải: 2 phút; 125–150% tải: 30 giây; trên 150% tải: 1 giây |
| Bảo vệ quá tải ở chế độ bypass | 125–150% tải: 1 phút; 150–170% tải: 10 giây; trên 170% tải: 1 giây |
| Tỷ số chịu đỉnh | 3:1 |
| Độ méo hài (THD) – tải tuyến tính | < 2% |
| Độ méo hài (THD) – tải phi tuyến | < 5% |
| Chế độ bypass nội bộ | Bypass tự động và bypass thủ công |
| PDU bypass bảo trì | PDU có thể tháo rời để bảo trì |
| Tổng số ngõ ra | 9 |

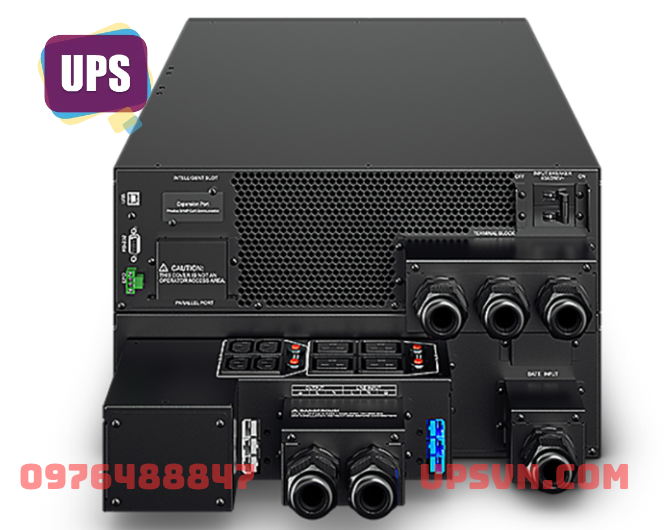

| Loại ngõ ra | Khối đấu nối dây cứng × 1; IEC C13 × 4; IEC C19 × 4 |
| Ngõ ra có bảo vệ pin và chống quá tải | 9 |
| Thời gian chuyển mạch | 0 ms |
| ẮC QUY VÀ THỜI GIAN LƯU ĐIỆN | |
| Thời gian lưu điện ở 50% tải | 11 phút |
| Thời gian lưu điện ở 100% tải | 4 phút |
| Thời gian sạc điển hình | 7 giờ |
| Dòng sạc tối đa | 4 A |
| Khởi động bằng pin (Cold Start) | Có |
| Quản lý pin thông minh (SBM) | Có |
| Người dùng có thể thay pin | Không |
| Thay pin nóng (Hot-Swap) | Có, chỉ dành cho nhân viên đủ chuyên môn |
| Loại ắc quy | Ắc quy chì-axit kín |
| Mô-đun pin mở rộng tương thích (EBM) | BPSE240V75ART3UOA |
| Số lượng EBM tối đa | 15 |
| CHỐNG SÉT LAN TRUYỀN VÀ LỌC NHIỄU | |
| Khả năng hấp thụ xung điện | 445 J |
| Lọc nhiễu điện từ/tần số vô tuyến (EMI/RFI) | Có |
| QUẢN LÝ VÀ GIAO TIẾP | |
| Màn hình LCD | Có |
| Thông tin hiển thị | Chế độ hoạt động, trạng thái nguồn, pin, tải, lỗi, cảnh báo, sự kiện và nhật ký |
| Cài đặt và điều khiển LCD | Chế độ hoạt động, cảnh báo, đầu vào/đầu ra, pin, lỗi, giao tiếp, nhật ký và bảo mật |
| Đèn báo LED | Chế độ điện lưới, chế độ pin, chế độ bypass và lỗi UPS |
| Cổng USB HID | 1 |
| Tiếp điểm khô có rơ-le | Tùy chọn |
| Cổng tắt nguồn khẩn cấp (EPO) | Có |
| Cảnh báo âm thanh | Chạy bằng pin, pin yếu, quá tải, sạc quá mức, quá nhiệt và lỗi UPS |
| Cáp quản lý đi kèm | 1 cáp USB |
| Phần mềm quản lý | PowerPanel Business |
| Giám sát SNMP/HTTP | Hỗ trợ khi sử dụng card RMCARD205 tùy chọn |
| THIẾT KẾ VÀ KÍCH THƯỚC | |
| Chất liệu vỏ | Kim loại |
| Màu sắc | Đen |
| Thanh ray lắp rack | Có |
| Tai gắn rack | Có |
| Kích thước mô-đun UPS (Rộng × Cao × Sâu) | 438 × 261 × 680 mm |
| Trọng lượng mô-đun UPS | 86 kg |
| Chiều cao lắp rack của mô-đun UPS | 6U |
| Kích thước mô-đun nguồn (Rộng × Cao × Sâu) | 438 × 130,5 × 680 mm |
| Trọng lượng mô-đun nguồn | 20 kg |
| Chiều cao lắp rack của mô-đun nguồn | 3U |
| Kích thước mô-đun pin (Rộng × Cao × Sâu) | 438 × 130,5 × 680 mm |
| Trọng lượng mô-đun pin | 66 kg |
| Chiều cao lắp rack của mô-đun pin | 3U |
| Kích thước PDU bypass bảo trì (Rộng × Cao × Sâu) | 288 × 88 × 141 mm |
| Trọng lượng PDU bypass bảo trì | 2,8 kg |
| Chiều cao lắp rack của PDU | 2U |
| Kích thước đóng gói (Rộng × Cao × Sâu) | 575 × 730 × 890 m |
TÍNH NĂNG NỔI BẬT
- Công suất 10000VA/9000W: Hệ số công suất đầu ra 0.9, phù hợp cấp nguồn dự phòng cho máy chủ, trung tâm dữ liệu và hạ tầng mạng doanh nghiệp.
- Công nghệ Online Double Conversion: Chuyển đổi kép trực tuyến giúp cung cấp nguồn điện ổn định, hạn chế ảnh hưởng từ biến động điện áp và tần số điện lưới.
- Thời gian chuyển mạch 0ms: Duy trì nguồn điện liên tục khi chuyển từ điện lưới sang chế độ ắc quy.
- Đầu ra sóng sin chuẩn: Cung cấp nguồn điện chất lượng cao cho máy chủ, thiết bị lưu trữ và các thiết bị điện tử quan trọng.
- Chế độ ECO tiết kiệm năng lượng: Hiệu suất chế độ ECO trên 96%, giúp tối ưu mức tiêu thụ điện khi điều kiện vận hành phù hợp.
- Màn hình LCD đa chức năng: Hiển thị trạng thái hoạt động, mức tải, tình trạng ắc quy, thông số điện đầu vào/đầu ra và cảnh báo lỗi.
- Thiết kế Rack/Tower linh hoạt: Thiết kế dạng rack 6U hoặc dạng tháp, thuận tiện lắp đặt trong phòng máy chủ và trung tâm dữ liệu.
- Tích hợp Maintenance Bypass PDU: Cho phép chuyển nguồn cấp sang điện lưới để bảo trì UPS mà không cần tắt thiết bị đang kết nối, khi thực hiện đúng quy trình.
- Hỗ trợ mở rộng thời gian lưu điện: Tương thích với bộ ắc quy mở rộng EBM model BPSE240V75ART3UOA, hỗ trợ kết nối tối đa 15 bộ EBM theo thông số nhà sản xuất.
- Quản lý ắc quy thông minh (SBM): Hỗ trợ theo dõi và quản lý tình trạng ắc quy, góp phần nâng cao độ tin cậy của hệ thống.
- Hỗ trợ thay nóng ắc quy: Thuận tiện cho bảo trì và thay thế bởi nhân viên chuyên môn đủ điều kiện.
- Bảo vệ quá tải và chống xung điện: Tích hợp bảo vệ quá tải, chống xung điện áp và lọc nhiễu EMI/RFI, giúp bảo vệ thiết bị kết nối.
- Cổng tắt nguồn khẩn cấp EPO: Hỗ trợ kết nối hệ thống ngắt nguồn khẩn cấp khi cần thiết.
- Quản lý và giám sát từ xa: Hỗ trợ phần mềm PowerPanel Business; có thể bổ sung card SNMP/HTTP tương thích để giám sát UPS qua mạng.
- Hỗ trợ ghép song song: Cho phép kết nối tối đa 4 UPS tương thích để mở rộng công suất hoặc tăng khả năng dự phòng theo cấu hình của nhà sản xuất.
- Tương thích máy phát điện: Có thể phối hợp với máy phát điện dự phòng, giúp tăng tính liên tục của nguồn cấp.
ỨNG DỤNG

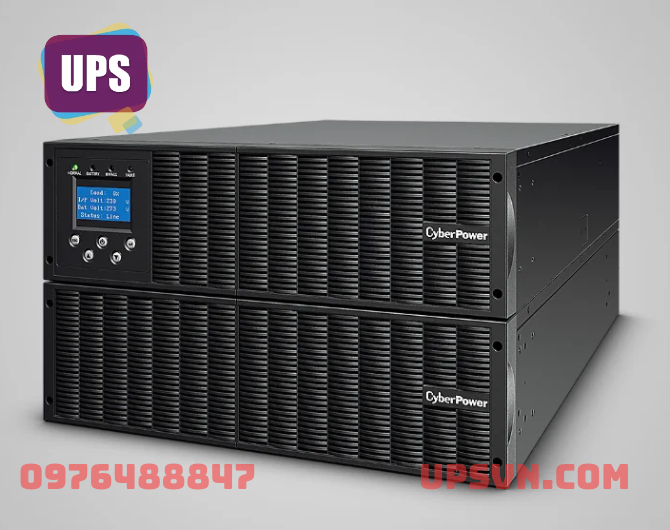

UPS CyberPower OLS10000ERT6UM phù hợp cho trung tâm dữ liệu, phòng máy chủ doanh nghiệp, hệ thống lưu trữ dữ liệu, hạ tầng mạng và các ứng dụng cần nguồn điện liên tục, ổn định với công suất lớn.
